案例分享—12 -XX 職業中學校園電視臺直播系統解決方案

一、需求分析

德興職業中學建設校園電視臺直播系統，核心圍繞“教學實踐支撐”與“校園文化傳播”兩大核心需求，結合職業教育特性與校園活動場景，具體需求如下：

1. 教學實踐需求作為職業院校，需為傳媒類、文秘類等相關專業提供**實操教學平臺**：學生可通過系統學習電視節目制作、信號采集、直播協同、后期編輯等全流程技能，彌補傳統理論教學的不足，提升職業素養與就業競爭力。例如，學生可參與校園新聞錄制、課堂直播等實踐，掌握演播話筒使用、調音臺操作、虛擬場景合成等技能。

2. 校園活動直播需求滿足校園各類大型活動的實時傳播需求，如運動會、文藝匯演、開學典禮、學術講座等，通過**校園網覆蓋**實現全校師生同步觀看，解決場地容量有限、參與度低的問題，同時增強校園凝聚力與文化氛圍。

3. 內容存儲與二次創作需求直播內容需實時備份與長期存儲，便于后期回顧（如活動存檔）、二次創作（如剪輯活動集錦、教學案例），因此需具備可靠的存儲能力；同時需支持后期編輯功能，滿足內容優化與多樣化輸出需求。

4. 多環節協同需求直播流程涉及主播、攝像、導播、音頻處理等多個崗位，需通過專業協同工具（如Tally對講系統）實現**實時狀態同步與溝通**，避免環節脫節（如主播與導播信息不同步導致的直播失誤），保障直播流暢性。

二、方案特點

本系統基于“磐石品質、專業服務”理念設計，結合校園場景特性，具備以下核心特點：

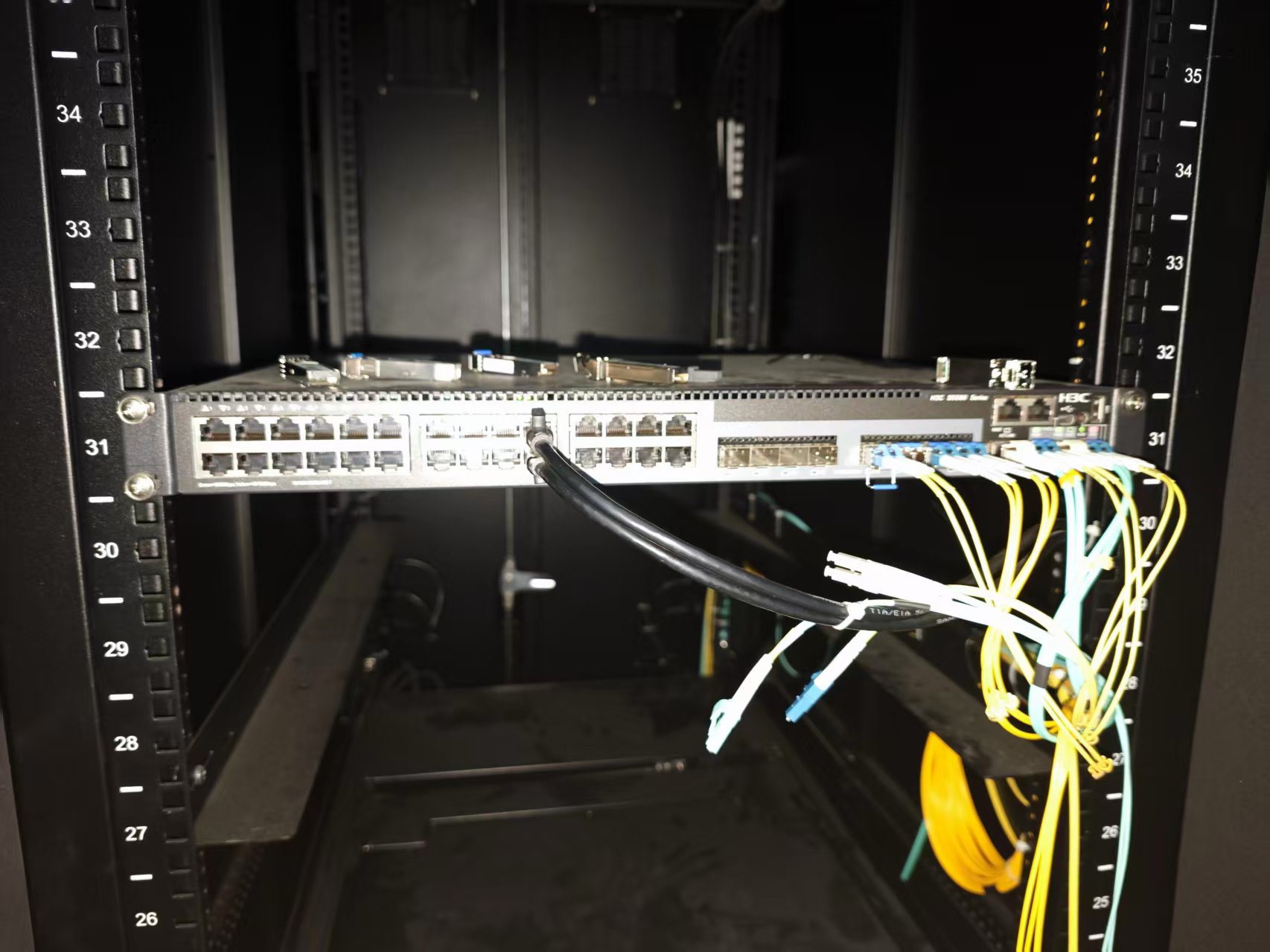

1. 全流程一體化協同以**以太網交換機**為核心，實現所有設備（虛擬演播室主機、流媒體服務器、存儲服務器等）的聯網互通；搭配**Tally通話系統**，同步攝像、導播、主播的工作狀態（如“正在直播”“待機”），并支持實時語音溝通，打破設備與人員的信息壁壘，形成“采集-處理-制作-推送-存儲”的閉環協同。

2. 虛擬與實景融合，場景靈活多變通過**綠箱+虛擬演播室主機**組合，無需搭建多個實體演播場景：綠箱作為拍攝背景，虛擬演播室主機可實時合成虛擬場景（如校園禮堂、新聞演播廳等），既降低實景搭建的成本與空間占用，又能根據直播主題（如校園新聞、文藝節目）快速切換場景，提升內容多樣性。

3. 全場景覆蓋，功能無斷點系統覆蓋直播全流程關鍵環節： - 采集端：通過**演播話筒+無線話筒接收端**實現音頻采集，支持有線與無線雙模式，適配不同拍攝場景（如固定演播室、移動活動現場）； - 處理端：**調音臺**優化音頻質量（降噪、音量調節），虛擬演播室主機處理視頻合成； - 輸出端：**流媒體服務器**通過校園網推送直播信號，覆蓋全校； - 存儲與編輯端：**存儲服務器**實時備份內容，**非編主機**支持后期剪輯，滿足“直播+存檔+二次創作”需求。

4. 高兼容性與可擴展性采用標準化接口（HDMI、以太網、音頻線等），設備兼容性強，后續可根據需求擴展硬件（如增加攝像機、擴容存儲服務器）或升級功能（如接入外網實現校外觀看）；以太網架構也便于與校園現有網絡系統融合，降低改造難度。

三、工作流程

本系統遵循“前期準備-信號采集-處理合成-直播推送-存儲編輯-實時協同”的邏輯，具體流程如下：

1. 前期準備階段

l場景與設備調試：布置綠箱（確保背景無雜色），連接所有設備（如用HDMI線連接虛擬演播室主機與提詞器，用以太網 cable連接交換機與各服務器）；

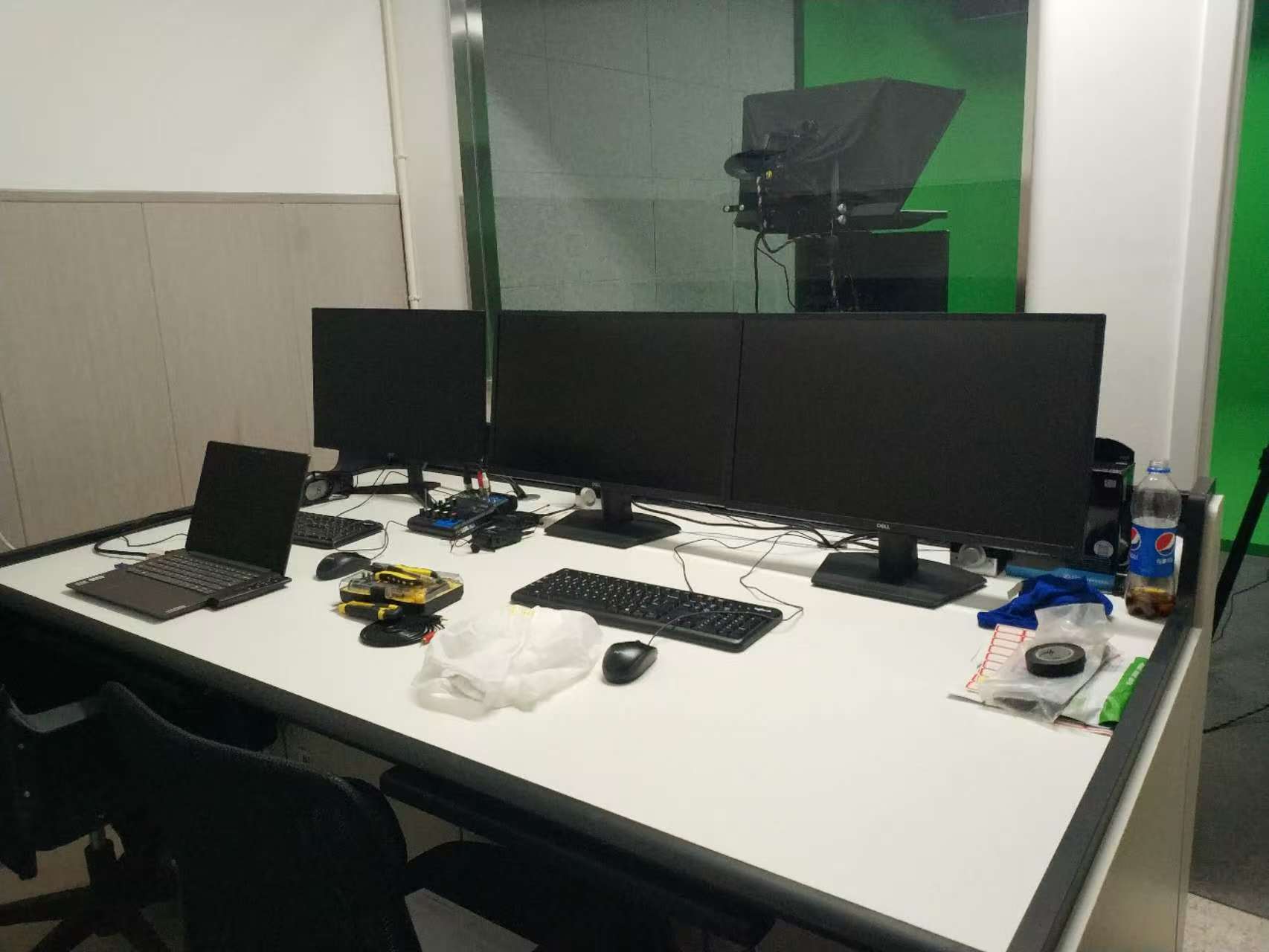

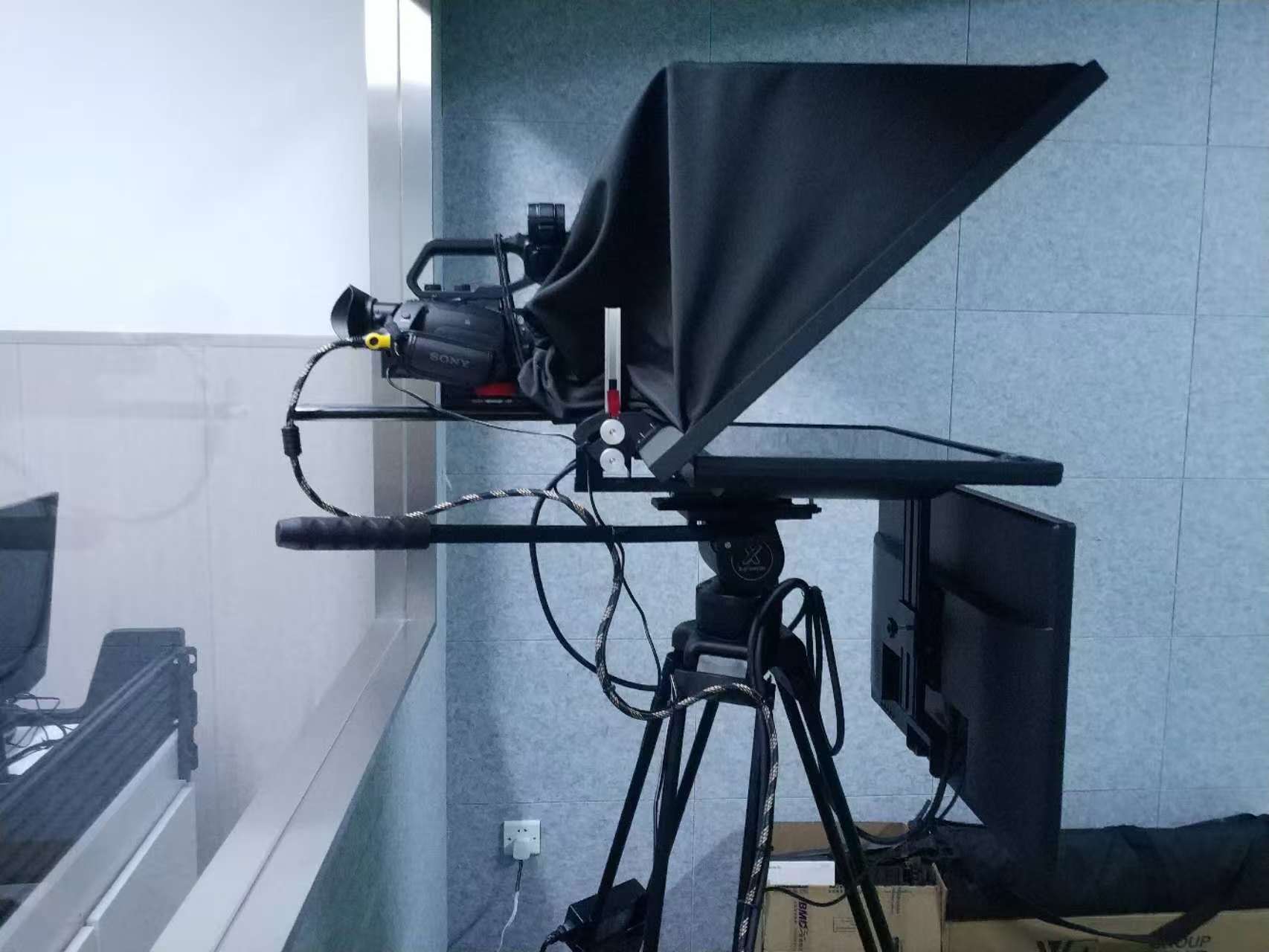

l 內容準備：在**提詞器電腦**中錄入主播稿件，提詞器同步顯示；非編主機預設基礎編輯模板（如字幕、轉場效果）；

l系統測試：通過Tally通話系統測試各崗位溝通鏈路，流媒體服務器測試校園網推流穩定性，確保無信號中斷或卡頓問題。

2.信號采集階段

l音頻采集：演播話筒（固定場景）或無線話筒（移動場景）采集主播/嘉賓聲音，信號通過**音頻線/5芯音頻線**傳輸至調音臺；無線話筒信號先由**無線話筒接收端**接收，再轉送至調音臺。

l視頻采集：攝像機（文檔未提及，可配套配置）拍攝主播畫面，畫面信號傳輸至**虛擬演播室主機**；綠箱背景同步采集，為虛擬場景合成做準備。

3.信號處理與合成階段

l音頻處理：**調音臺**對接收的音頻信號進行降噪、音量平衡、混音（如主播聲音與背景音樂融合），處理后通過音頻線傳輸至虛擬演播室主機，實現音視頻同步；

l視頻合成：**虛擬演播室主機**將攝像機拍攝的主播畫面與預設虛擬場景（如校園新聞背景）實時合成，生成完整視頻畫面；同時，**Tally系統**同步輸出設備狀態（如“直播中”指示燈亮），告知所有崗位當前進度。

4.直播推送與實時協同階段

l 直播推送：虛擬演播室主機將合成后的音視頻信號傳輸至流媒體服務器，流媒體服務器通過**校園網**將信號推送到全校終端（如教室多媒體、學生手機/電腦），實現實時觀看。

l實時協同：各崗位通過**Tally通話系統**溝通（如導播提醒主播“剩余30秒”，攝像調整鏡頭角度），確保直播節奏穩定；若出現突發情況（如音頻中斷），可通過對講系統快速響應。

5.內容存儲與后期編輯階段

l實時存儲：直播過程中，音視頻信號同步傳輸至**存儲服務器**，實現“邊直播邊備份”，避免內容丟失；

l后期編輯：直播結束后，非編主機從存儲服務器調取素材，進行剪輯（如刪減冗余片段、添加字幕/特效），生成完整節目存檔或二次創作內容（如活動集錦），編輯后可重新存入存儲服務器或通過校園網發布。

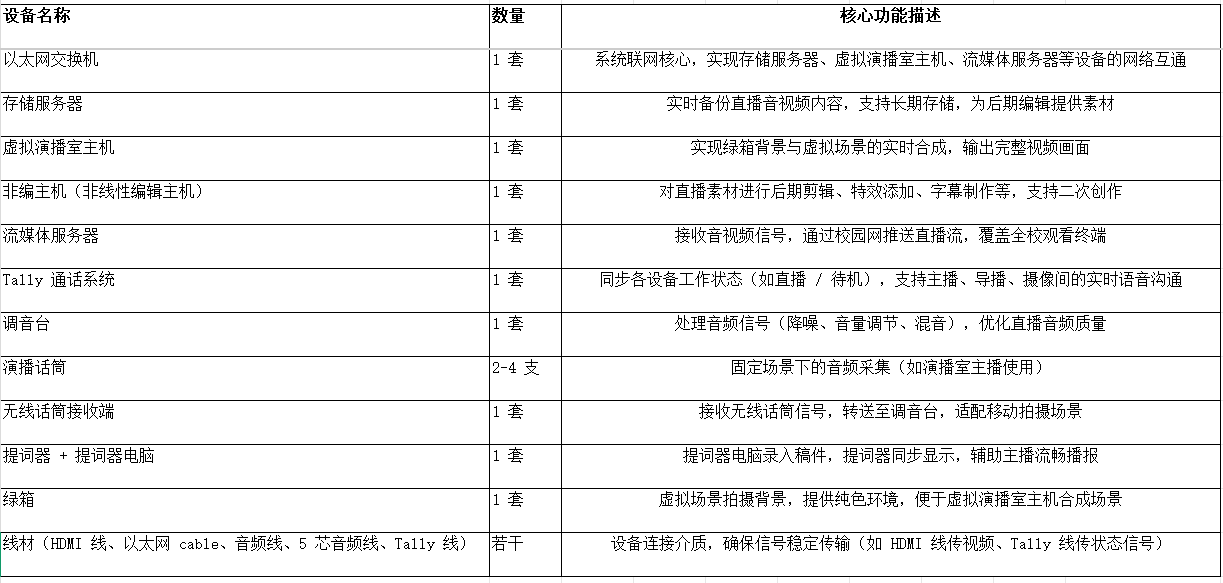

四、配置清單

五、項目總結

德興職業中學校園電視臺直播系統以“教學賦能+校園傳播”為核心目標，通過專業設備組合與全流程協同設計，實現了三大核心價值：

1. 支撐職業教育實踐，提升學生技能系統為傳媒類專業提供了“真場景、真操作”的教學平臺，學生可參與直播全環節實操，掌握信號采集、音頻處理、虛擬場景制作等職業技能，彌補傳統教學的實操缺口，助力學校培養應用型人才。

2. 豐富校園文化傳播，增強凝聚力系統覆蓋運動會、文藝匯演等各類校園活動，通過校園網實現“全校共享”，解決了活動參與度低的問題；同時，直播內容可存檔與二次創作，形成校園文化資源庫，助力校園文化傳承。

3. 穩定可靠，具備長期擴展性系統采用“磐石品質”的設備選型與以太網架構，保障直播過程穩定無斷點；標準化接口與模塊化設計，便于后續根據學校發展需求擴展功能（如接入外網、增加直播頻道），為校園電視臺的長期發展提供支撐。綜上，本系統不僅滿足了當前校園直播與教學需求，更具備前瞻性與實用性，是德興職業中學推進職業教育改革與校園文化建設的重要基礎設施。
